朗盛UP1295MD纯水制氢技术解析

在氢能产业与光伏制造领域，“超纯水”是保障生产效率与产品质量的核心基础，尤其在纯水制氢工艺中，水中微量的离子、有机物杂质会直接导致电解槽电极中毒、制氢纯度下降，甚至引发设备故障。朗盛UltraPure 1295MD混合床离子交换树脂成为解决纯水制氢终端抛光处理难题的关键材料。本文将为您解析朗盛UP1295MD纯水制氢技术相关内容。

朗盛UP1295MD纯水制氢技术

一、技术底层：混合床离子交换如何实现“超纯水抛光”

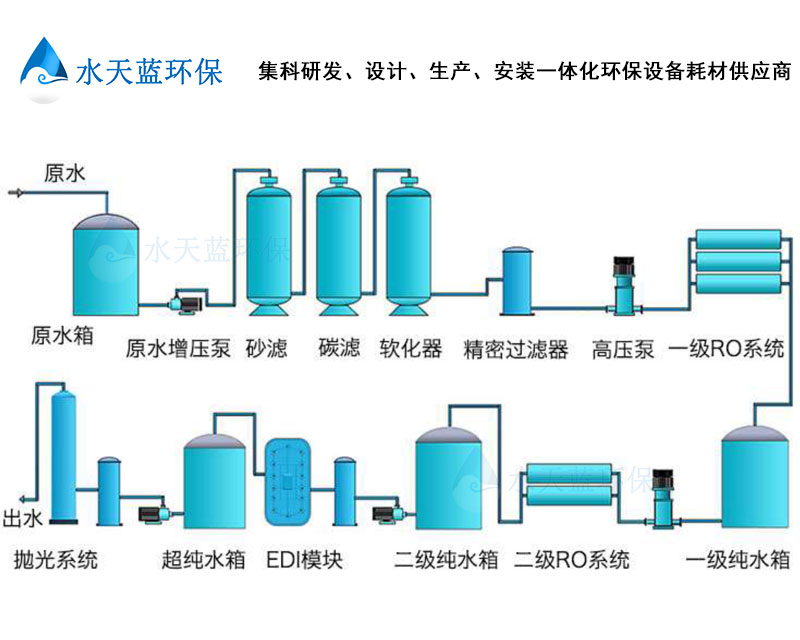

纯水制氢工艺中，预处理后的水需经过“终端抛光”环节，将电阻率提升至18MΩ・cm以上、总有机碳（TOC）控制在10ppb以下，才能满足电解制氢对水质的极高要求。朗盛UP1295MD采用“凝胶型强酸阳离子树脂（SAC）+凝胶型强碱阴离子树脂（SBA）”的等效混合设计，通过离子交换反应实现深度除杂。

其核心原理在于两种树脂的协同作用：SAC组分以磺酸基（-SO₃H）为功能基团，可高效吸附水中的阳离子，并释放出H⁺；SBA组分则以1型季铵盐（-N(CH₃)₃OH）为功能基团，捕获水中的阴离子，同时释放OH⁻。两种离子与树脂交换后，H⁺与OH⁻结合生成H₂O，最终实现水中离子的“零残留”去除。相较于传统分体式离子交换柱，UP1295MD的预混合设计省去了现场配比步骤，且两种树脂颗粒直径均控制在0.60mm左右，均匀的粒径分布让水流阻力更稳定，避免了“沟流”现象导致的除杂不彻底问题。

二、产品特性：为纯水制氢量身定制的性能参数

朗盛UP1295MD的技术优势，体现在其针对纯水制氢场景的精准参数设计上。这款树脂在“纯度控制”“流量适配”“再生便利性”三大核心需求上均表现突出。

在纯度保障方面，UP1295MD通过严格的批次检测与预处理工艺，确保每一批次产品都能达到超纯水标准。根据冲洗测试数据，经过80倍床层体积（BV）的水冲洗后，出水电阻率可稳定维持在18MΩ・cm以上，TOC增量不超过5ppb，这一指标直接满足质子交换膜电解槽（PEM）制氢对水质的要求，避免了TOC在电解过程中分解产生CO、CO₂等杂质气体，保障氢气纯度达到99.999%以上。同时，树脂的总交换容量为制氢系统提供了稳定的处理能力：SAC组分的H⁺型总容量不低于2.0eq/L，SBA组分的OH⁻型总容量不低于1.0eq/L，可支撑较长的运行周期，减少树脂更换频率。

在工艺适配性上，UP1295MD兼顾“高流量”与“低能耗”需求。纯水制氢系统通常需要稳定的水流供应，这款树脂的最高允许比流量可达50BV/h，且在15℃条件下的比压损仅为1kPa・h/m²，最大操作压损不超过200kPa。这意味着在保障高处理效率的同时，无需额外提升水泵功率，可降低制氢系统的整体能耗。此外，树脂的体积变化率控制在-15%左右，避免了因树脂膨胀/收缩导致的床层松动，保障长期运行稳定性。

三、应用优势：为何成为纯水制氢的“优选抛光材料”

相较于普通混合床树脂，朗盛UP1295MD在纯水制氢场景中的优势，还体现在“即用型设计”与“全链路污染控制”上。对于制氢项目而言，现场操作的便捷性与水质安全性直接影响生产效率，而这款树脂从出厂到使用的全流程设计，恰好解决了这两大痛点。

在使用便捷性上，UP1295MD采用“预纯化+预混合”的即用型包装，出厂时已完成树脂纯化处理，且两种组分按最优比例混合，无需用户现场进行清洗、配比等操作。同时，产品采用特殊防污染包装，可避免运输与储存过程中外界杂质的侵入，这对超纯水工艺至关重要，因为即使微量的外界污染物，也可能导致终端水质不达标。用户开箱后即可直接填充至离子交换柱，大幅缩短项目调试周期。

在水质安全性上，朗盛对每一批次UP1295MD都进行严格的性能检测，确保树脂本身无溶出物污染。传统树脂可能因生产工艺问题，存在残留单体或添加剂溶出的风险，而UP1295MD通过高纯度凝胶型基质与严格的纯化工艺，将溶出物控制在极低水平，保障出水水质不受树脂本身影响。此外，树脂的耐温范围为-20℃~40℃，推荐操作温度不超过40℃，适配纯水制氢系统的常规运行温度，避免了高温导致的树脂结构破坏。

在氢能产业快速发展的背景下，纯水制氢工艺对“超纯水抛光”环节的要求日益严苛，而Lewatit 朗盛UltraPure 1295MD混合床离子交换树脂，通过精准的性能设计、便捷的使用体验与可靠的水质保障，成为这一领域的核心材料选择。如果您想了解更多朗盛UP1295MD纯水制氢技术解析相关的资讯。欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

可能您还想了解：

杜邦HPR4200Cl均粒凝胶型强碱阴离子树脂运行情况

HPR4200Cl离子交换树脂如何提升除盐效率
