坎普尔CP-500S EDI模块内部结构图
时间:2021-12-28 浏览:501
坎普尔CP-500S EDI模块是坎普尔所有型号模块中，使用频率比较高的一款，很多客户在咨询坎普尔EDI模块时，对于其内部结构图不是很了解，接下来以坎普尔CP-500S EDI模块为例，介绍一下模块内部结构图。

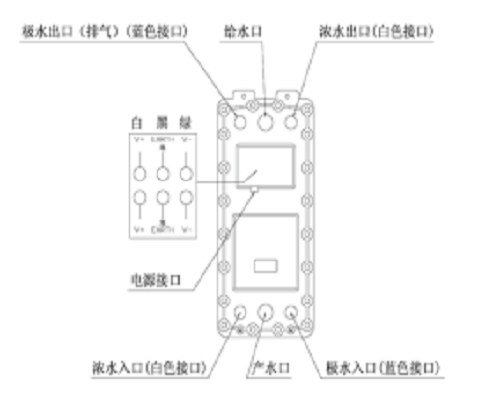

坎普尔CP-500S EDI模块内部结构图
坎普尔CP-500S EDI模块组件结构
1.淡水室 将离子交换树脂填充在阴、阳离子交换膜之间形成淡水单元
2.浓水室 在相邻淡水单元的阴阳离子交换膜之间添加树脂，形成浓水室
3.极水室 在电极板与相邻离子交换膜中间添加树脂，形成极水室。一个组件中有正、负两个极水室
4.绝缘板和压紧板
5.电源及水路连接
坎普尔CP-500S EDI模块内部系统组成
1.电源
电源是坎普尔CP-500S EDI模块重要组成部分，直流电源的纹波率不能超过5%。过高的纹波率会使EDI组件在瞬间承 受高于表观有效电流/电压，造成对组件的破坏。当多个EDI组件组成一个EDI系统时，每个EDI模块应该对应一个直流电源，并配有电压表和电流表，以此来实现电压/电流的独立可调。
2.EDI组件
EDI组件可以并联运行，取得更大流量，EDI纯水产水压力比 EDI浓水、极水入水压力高，使用调节阀和流量计来控制和指示纯水、浓水和极水的流量时应将浓、极水压力降到最小。
3.控制中心
提供包括自动和手动运行在内的系统控制，可以直接控制电源，使其达到最佳状态。EDI电极废水中包含Cl2、H2和O2气体，需被安全地排放出去。
4.仪表
坎普尔CP-500S EDI模块仪表有压力表、流量计仪表、电导率仪表、电阻率仪表、流量开关。
压力表用来测定EDI给水、浓(极)水入水压力和EDI纯水、浓(极)水出 水压力。
流量计仪表用来测量浓(极)水和纯水的入水流量。
电导率仪表用来测量EDI给水电导率
电阻率仪表用来测量EDI纯水电阻率
流量开关用来关闭设备水流进入，如果流入EDI组件的浓(极)水流量过低，流量开关会促使系统关闭。
每个仪表范围值在坎普尔CP-500S EDI模块铭牌上都有规定，如果超出规定值需要及时关停设备，进行检查。
坎普尔CP-500S EDI模块除盐率高，产水效果好，运行稳定，无需浓水循环，使用寿命长，自动化程度高。在很多大型工业超纯水生产环节中均有使用到。了解坎普尔CP-500S EDI模块内部结构，可以帮助我们更好的使用坎普尔CP-500S EDI模块。
本文由水天蓝环保（http://www.shuitianlan.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！
