如何利用杜邦UP6150抛光交换树脂制造出电子芯片所需的高纯度的超纯水

在电子芯片制造过程中，超纯水的纯度直接关系到产品的性能和良率。水中微量的离子、颗粒或有机物都会导致电路短路、氧化或污染，因此制备超纯水是芯片生产的核心环节之一。杜邦UP6150抛光交换树脂因其卓越的离子去除能力和高交换容量，成为超纯水制备系统的关键材料。本文将为您详细讲解如何利用杜邦UP6150抛光交换树脂制造出电子芯片所需的高纯度的超纯水。

基于杜邦UP6150的超纯水系统设计

[预处理]→[RO/EDI]→[UP6150一级混合床]→[UP6150二级混合床]→[后处理]

↑↑↑

初级纯化精抛光单元终端抛光单元

精细化操作工艺流程

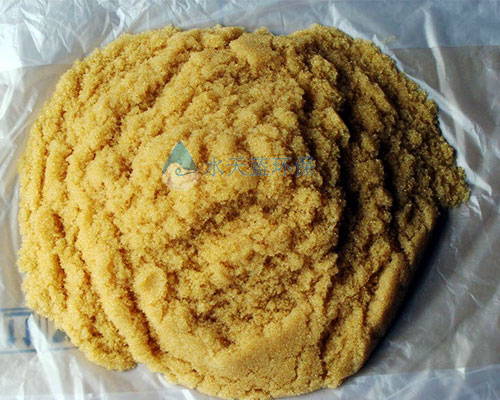

树脂预处理

①酒精浸泡：用99.7%异丙醇浸泡4小时（去除有机物）

②酸碱交替：

4%HCl循环2小时→超纯水冲洗至中性

4%NaOH循环2小时→超纯水冲洗至中性

③真空脱气：-0.095MPa真空度维持30分钟去除气泡

④动态活化：以5BV/h流速循环超纯水至电阻率>17MΩ·cm

日常运行管理

启动程序：

python

if进水电阻率>16 MΩ·cm:

以10BV/h流速冲洗30min

逐步提升至14BV/h工作流速

else:

切换至备用单元并检查前级系统

实时监控点：

压力差（ΔP>0.1MPa需检查）

电阻率（±0.1MΩ·cm波动报警）

TOC在线监测（>0.5ppb触发再生）

再生与维护关键技术

现场再生工艺（适用于独立单元）

①反洗分层：以8-10L/s·m²流速反洗15min，阴阳树脂界面清晰度>95%

②酸再生：5%HCl以2BV/h通过阳树脂

③碱再生：4%NaOH以1.5BV/h通过阴树脂

④置换冲洗：超纯水以3BV/h冲洗至pH中性

⑤混合：氮气搅拌（0.3MPa，5min）

⑥正洗：至出水电阻率>17.5MΩ·cm

树脂性能监测指标

交换容量测试：用100ppm NaCl溶液以10BV/h通过，测量穿透曲线

溶出分析：

ICP-MS检测金属离子

LC-OCD分析有机物组分

物理性能：

粒径分布（激光衍射法）

圆球度（显微镜观察）

通过杜邦UP6150抛光树脂与其他纯化技术的协同作用，可系统性地去除水中残留离子、颗粒和有机物，最终产出符合电子芯片制造要求的超纯水。这一过程不仅需要优化树脂的装填比例和再生周期，还需实时监测水质参数（如TOC、电阻率等），以确保系统长期稳定运行。如果您想了解更多如何采用弱酸性阳离子交换树脂提高了抗生素的质量和药效相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

可能您还想了解：

杜邦水处理与新能源的碰撞：助力盐湖提锂、磷酸铁废水资源化与电动交通的应用

杜邦反渗透膜为什么是同类产品中领先的？

杜邦RO膜怎么避免买到假的？
