杜邦UP6040抛光树脂维护不及时？常见故障与维护周期

在半导体、光伏等对水质要求严苛的行业中，杜邦UP6040抛光树脂作为超纯水系统终端精处理的核心耗材，其性能稳定性直接决定出水纯度能否达到18MΩ・cm以上的高标准。但实际应用中，不少用户因忽视维护流程，导致树脂性能提前衰减、故障频发，既影响生产效率，又增加了耗材更换成本。本文将为您详细介绍杜邦UP6040抛光树脂维护常见故障与维护周期相关内容。

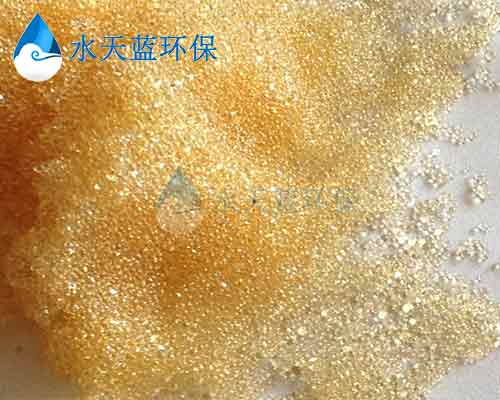

杜邦UP6040抛光树脂维护不及时常见故障

1.床层压降飙升

由于前置预处理系统滤芯未及时更换，原水中的铁锈、泥沙等颗粒物进入树脂床层，而UP6040树脂颗粒均一系数≤1.20，颗粒间隙均匀，抗污染能力有限，颗粒物累积后会堵塞床层通道。某半导体工厂曾出现树脂投运3个月后，压降从初始0.5bar升至2.3bar，水流速骤降30%的情况，拆解后发现树脂表面附着大量颗粒物，部分球形颗粒被挤压破碎，严重影响通水效率。

2.出水纯度大幅下降

①　进水水质监测不及时，当进水TOC含量超标、存在硝酸等氧化剂残留，或pH值超出稳定范围时，会破坏树脂功能基团，阳离子树脂的磺酸基、阴离子树脂的季铵基易被氧化受损，导致总交换容量下降，最终表现为出水电阻率低于17.9MΩ・cm的标准值，TOC泄漏量超过3ppb；

②　误操作再生或冲洗不规范，UP6040作为不可再生混床树脂，再生会破坏其1:1离子配比，而冲洗不彻底则会让残留杂质离子占据交换位点。某电子材料企业就因未监测到进水微量硝酸残留，导致树脂从深琥珀色变为黄褐色，出水电阻率跌至15MΩ・cm以下，无法满足生产要求。

3.树脂物理损伤与化学降解

①　长期不进行反洗维护，树脂床层会持续堆积压实，原本分散均匀的树脂出现抱团现象，破坏混床平衡性能；

②　树脂颗粒长期受力会发生破碎，导致均一性下降，动力学性能受损。

③　忽视进水温度管控，若运行温度超过60-70℃，会加速树脂有机结构降解，功能基团脱落，进一步缩短使用寿命。部分企业因夏季冷却系统故障未及时处理，导致树脂运行温度达55℃，使用寿命较正常情况缩短40%。

4.污染物泄漏超标

杜邦UP6040树脂的核心优势是能将硅、硼等弱酸根泄漏量降至低水平，但维护不及时会导致树脂吸附能力下降。某光伏企业因前置反渗透膜损坏未及时修复，进水pH值波动至10-12，投运仅6个月的树脂就出现硼泄漏量超标2倍、硅含量超出工艺要求的情况，经检测发现树脂离子转型率下降，OH-型转型率从≥95%降至82%，无法有效吸附水中弱酸根离子。

科学规范的维护周期

①　日常监测需每日执行，重点记录床层压降、产水量、出水电阻率及TOC含量，建立运行台账，一旦发现参数异常，立即停机排查，避免故障扩大。

②　短期维护以7-10天为周期，核心是规范反洗操作：反洗流速控制在正常流速的50%，时间15-20分钟，直至出水浊度清澈，反洗强度以树脂床层膨胀10%-15%为宜，既能冲除床层累积的颗粒物，又能避免树脂颗粒分离。同时需检查前置精密过滤器滤芯，若过滤精度下降或出现堵塞，及时更换，从源头减少污染物进入树脂床层。

③　长期检修分为季度和年度节点：每季度对树脂床进行全面检查，观察树脂外观、颗粒完整性及混合均匀度，若破碎率超过5%或出现明显抱团，需及时更换受损树脂；每年进行一次系统全面维护，包括前置预处理系统深度清洗、树脂床内部清理，同时校验水质监测设备，确保进水温度控制在15-25℃、pH值稳定在0-14范围，避免氧化剂进入系统。

杜邦UP6040抛光树脂的维护核心在于“提前预防、规范执行”。忽视维护不仅会引发各类故障，还会导致树脂使用寿命从正常2-3年缩短至1年以内，大幅增加生产成本。  如果您想了解更多杜邦UP6040抛光树脂维护不及时常见故障与维护周期相关的资讯，可咨询客服领取杜邦UP6040抛光树脂技术参数。欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

杜邦UP6040抛光树脂广泛应用在光伏（隆基光伏）、电子芯片（中兴国际）等需要极高要求的超纯水的行业标杆企业。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

可能您还想了解：

杜邦抛光树脂在半导体晶圆清洗中的应用优势

杜邦RO膜怎么避免买到假的？
