杜邦UP6040抛光树脂阴离子颗粒大于1180μm？故障与处理

杜邦AmberTec™UP6040抛光树脂凭其出色的终端精处理能力，广泛应用在半导体、制药、电子、光伏等超纯水制备场景。该树脂离子粒径有严格的标准，一旦超标可能会引发床层压降异常、产水纯度下降等系列问题，严重影响半导体生产的水质安全。本文将为您详细介绍杜邦UP6040抛光树脂阴离子颗粒大于1180μm引发的故障与处理方法相关内容。

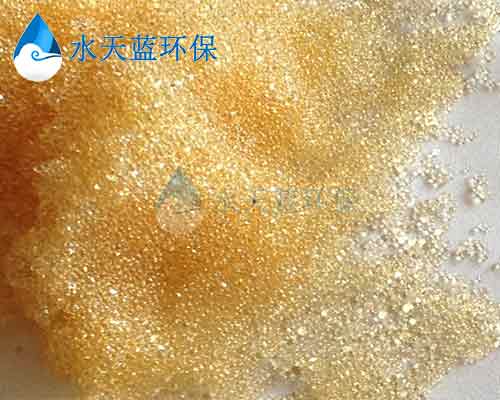

一、阴离子颗粒超1180μm的故障判定与危害

判定标准

依据杜邦UP6040树脂产品数据表，阴离子树脂粒径合格范围是580-680μm，均一系数≤1.20，大于1180μm的颗粒占比需严格控制在2.0%以内。通过颗粒尺寸分布检测，若超标占比超过阈值，即可判定为异常。

核心危害

①　造成床层局部压降飙升，超出设备设计承受范围，引发流量骤降；

②　降低离子交换效率，使超纯水电阻率难以达到17.9MΩ・cm的标准值，

③　硅、硼、总有机碳（TOC）等杂质泄漏量大幅上升，直接导致产水水质恶化，无法满足半导体行业的严苛要求。

二、阴离子颗粒超标的三大原因

1.树脂生产与运输缺陷

原厂生产过程中若筛分工艺把控不严，可能导致大粒径颗粒残留；运输或储存时，若树脂包装破损，外界大颗粒杂质混入，也会造成检测数值超标。此外，树脂受潮结块后，若未充分溶解直接装填，结块颗粒会被误判为大粒径树脂。

2.运行条件偏离标准

杜邦明确要求树脂运行温度需控制在15-25℃，若实际运行温度超过60-70℃，会导致阴离子树脂颗粒热胀变形，甚至出现颗粒粘连聚合，形成大于1180μm的团聚体。同时，过高的运行流速会加剧树脂颗粒间的撞击摩擦，导致部分颗粒破碎后重新粘结，形成异常大颗粒。

3.进水预处理不到位

若前端预处理系统失效，原水中的悬浮物、胶体物质及油污会进入混床，附着在阴离子树脂表面，逐渐堆积形成包覆层，使颗粒粒径“被动增大”。此外，进水中若含有硝酸等氧化剂，会氧化树脂有机结构，导致颗粒强度下降，出现不规则膨胀，形成大粒径异常颗粒。

三、针对性处理方案与实操步骤

1.紧急处理

针对轻度超标情况（超标占比2%-5%），可采用温和反洗法。关闭混床进水阀，将床内水位降至树脂层上方10-20cm，开启反洗泵，控制流速使树脂层膨胀率维持在30%-50%，反洗时间15-20分钟。利用水流冲击力打散颗粒团聚体，同时使大粒径颗粒随反洗水排出。反洗后需重新检测粒径分布，确保超标颗粒占比回归标准范围。

2.深度处理

若大颗粒超标伴随树脂污染，需结合化学清洗。针对有机物污染，配置0.5%-1%的氢氧化钠溶液，以2-3m/h的流速通入床层，浸泡30分钟后用超纯水冲洗至出水pH呈中性；若存在金属氧化物污染，可采用5%-8%的盐酸溶液酸洗。若超标占比超过5%，且树脂交换容量下降至标准值的80%以下，需及时更换新树脂，更换时需严格按照1:1的当量比例混合阴阳离子树脂，确保混床性能。

3.预防措施

①　加强进水预处理，增设多介质过滤器和活性炭过滤器，拦截悬浮物与胶体；

②　严格控制运行参数，将温度稳定在15-25℃，流速控制在产品推荐范围内；

③　建立定期检测机制，每季度对树脂颗粒尺寸分布进行检测，同时避免使用硝酸等强氧化剂，防止树脂结构破坏。

杜邦UP6040抛光树脂的阴离子颗粒粒径控制是保障超纯水品质的关键环节。通过精准判定、科学处理和长效预防，可有效规避大粒径颗粒引发的故障，确保树脂在半导体终端精处理中稳定运行，为高纯度水处理提供可靠保障。如果您想了解更多杜邦UP6040抛光树脂相关的资讯。欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

水天蓝抛光树脂广泛应用在光伏（隆基光伏）、电子芯片（中芯国际）等需要极高要求的超纯水的行业标杆企业。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

可能您还想了解：

杜邦UP6040抛光树脂在后端芯片切割和封装操作的作用

杜邦UP6040抛光树脂应用在哪些领域
