杜邦LCLEPRO-4040脱盐率下降怎么解决

杜邦LCLE PRO-4040 是商用净水、饮用水站、瓶装水厂等场景常用的低压高脱盐反渗透膜，标准稳定脱盐率可达99.5%，最低脱盐率99.0%。实际运行中，脱盐率下滑、产水电导升高是高频故障，既影响出水达标，也缩短膜寿命。本文将为您详细介绍杜邦LCLEPRO-4040脱盐率下降的解决方法相关内容。

一、先判断：脱盐率下降的典型信号

出现以下情况，即可判定 LCLE PRO-4040 脱盐率异常：

产水电导率持续上升，脱盐率低于99%；

压差升高、产水量同步下降，清洗后改善有限；

单支膜壳出水电导差异大，存在内漏风险；

预处理长期不达标，SDI超过5、余氯超标。

二、核心原因与对应解决办法

1. 膜污染

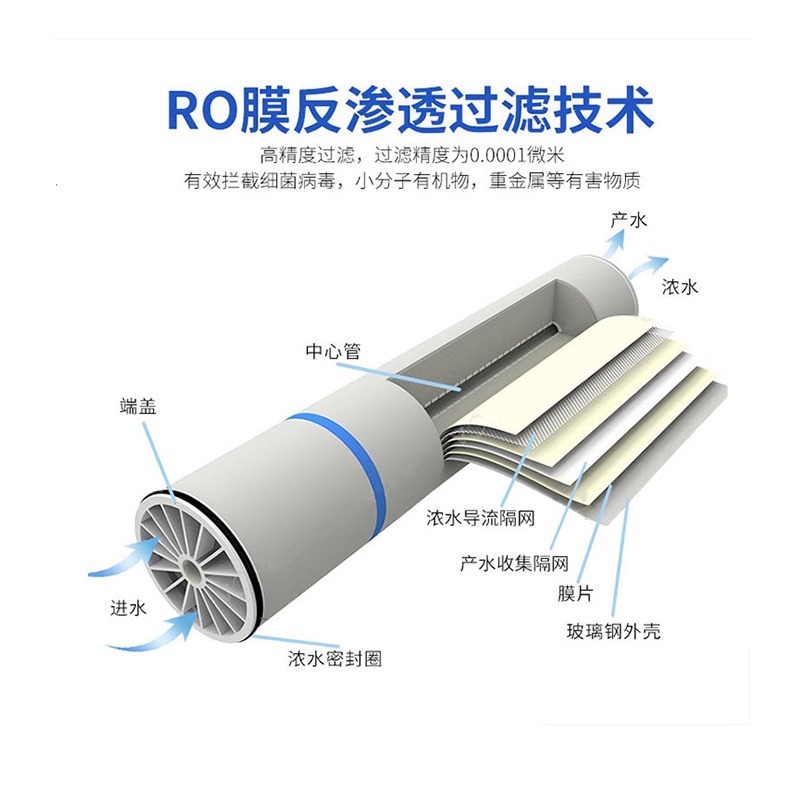

LCLE PRO-4040 膜面积大、通量低，抗污染性较强，但预处理不到位仍会堵塞。

无机物结垢：钙镁、硅垢覆盖膜面，截留能力下降。

解决：降低系统回收率，规范投加阻垢剂；用酸性清洗剂（pH1–2）循环清洗。

有机物 / 胶体污染：浊度、腐殖质形成致密层。

解决：加强多介质 / 活性炭反洗，更换保安滤芯；碱性清洗（pH11–13），该膜耐清洗 pH1–13，可彻底去污。

生物污染：停机未保运、滋生细菌形成生物膜。

解决：短期停机冲洗，长期停机用保护液浸泡；专用杀菌剂清洗，避免氧化膜片。

2. 氧化损

该膜为聚酰胺复合膜，游离氯需小于0.1ppm，超量会破坏膜结构，脱盐率永久下降。

原因：活性炭失效、还原剂投加不足、ORP 失控。

解决：在线监测余氯 / ORP；投加亚硫酸氢钠还原；更换饱和活性炭；已氧化膜只能更换。

3. 密封失效与内漏（电导突升）

密封圈老化、安装错位，浓水直接窜入产水侧。

表现：某段电导骤升，整体脱盐率跳变。

解决：停机拆检，更换 O 型圈；重新安装确保密封到位；杜绝产水背压，装止回阀。

4. 运行参数超标

严格遵循 LCLE PRO-4040 限值：压力不高于600psig、温度不高于45℃、pH 连续 2–11、单支回收率 15% 左右。

压力过高：膜孔变形，脱盐下降。

温度超 45℃：加速老化，截留变差。

回收率过高：浓差极化加剧，结垢与离子透过增加。

解决：逐步升压至设计值；控制水温；回收率控制在 15%–20%，稳定运行。

5. 物理损伤与老化

水锤、硬物划伤、超期服役导致膜破损。

原因：启停冲击、保安滤破损、硬物进入。

解决：30–60 秒缓慢升压，避免压力骤变；更换破损膜；确保 5μm 保安滤完好，首小时产水排放。

三、标准化修复流程

测数据：记录进出水电导、压差、流量、温度、余氯、SDI；

查预处理：确保 SDI≤5、余氯＜0.1ppm、浊度达标，更换失效滤芯滤料；

分段定位：逐段测电导，锁定异常膜壳；

先清洗：按污染类型选酸 / 碱清洗，遵循 pH1–13 范围，低压循环；

再更换：清洗无效、氧化 / 破损时，更换同型号膜并重新调试；

重启校准：缓慢升压，稳定后记录参数，确保脱盐率回升。

四、长期预防：稳定 99.5% 脱盐率的关键

预处理刚性达标：SDI≤5、余氯＜0.1ppm、浊度＜0.1NTU；

规范启停：压力 30–60 秒渐升，严禁水锤与背压；

定期维护：压差升 10%–15% 或产水降 10% 及时清洗；

正确保运：润湿后保持湿润，长期停机加保护液；

合规用药：只用兼容药剂，禁止强氧化剂直接接触膜面。

LCLE PRO-4040 脱盐率下降，70% 以上来自污染与预处理，20% 为氧化 / 密封问题，10% 为操作或老化。先排查余氯、SDI、密封，再针对性清洗，多数可快速恢复。严格按技术手册运行与维护，该膜可长期稳定在 99.5%高脱盐率，降低更换成本，保障出水达标。如果您想了解更多杜邦LCLEPRO-4040脱盐率下降解决方法相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
