杜邦MR-3LC树脂使用中如何防止抱团？

杜邦MR-3 LC是光伏、电子超纯水终端精处理专用不可再生混床树脂，出厂按1:1化学计量当量配比，设计具备无抱团特性，但实际运行中仍可能因水质、装填、操作、维护不当出现颗粒粘连、结块、压降上升、出水电阻率下降等问题。本文将为您详细防止杜邦MR-3LC树脂使用中抱团的方法相关内容。

一、MR-3LC树脂会抱团的原因

该树脂为凝胶型苯乙烯–二乙烯苯基体，强酸阳树脂+强碱I型阴树脂均粒配对，正常工况下自由流动性好、不易团聚。抱团多为外部引发原因导致：

静电吸附：阳树脂释H⁺显负电、阴树脂释OH⁻显正电，失效后电荷失衡，异性相吸形成团块。

污染搭桥：进水悬浮物、胶体、有机物、铁锰等在颗粒表面成膜，形成“凝胶桥”粘连。

操作失当：装填进气、流速不稳、反洗不足、床层压实，加剧局部堆积与团聚。

温度/水质异常：超60℃加速老化、pH波动、氧化剂残留，破坏树脂表面状态，提升粘连风险。

二、防止杜邦MR-3LC树脂使用中抱团的方法

1.源头防控：装填一步到位，杜绝先天抱团

装填是防抱团第一道关口，必须严格湿法作业：

打底注水：罐内先注1/3高纯水，没过布水器20–30cm，避免树脂冲击破碎。

匀速沉降：中心缓慢连续加料，保持水位始终高于树脂层，严禁裸露吸空气。

预留膨胀：装填占罐有效高度65%–70%，留10%–15%反洗空间，防止运行压实。

彻底排气：先底进水上排气，再顶进水稳定，无连续气泡后闭阀，消除沟流与偏流隐患。

禁止高空抛投、干态装填、暴力冲击，保护整球率不低于95%，维持颗粒完整性与流动性。

2.运行管控：稳定工况，减少团聚引发原因

①　严控进水水质

浊度不高于0.5 NTU，前端配多介质+精密过滤器（不高于5μm），拦截胶体与悬浮物。

余氯不高于0.1 mg/L，用活性炭或还原剂去除，防止树脂氧化降解粘连。

铁不高于0.3 mg/L、锰不高于0.1 mg/L，避免金属氢氧化物沉积搭桥。

有机物用活性炭/臭氧氧化处理，防止粘性膜包裹树脂颗粒。

②　规范水力参数

工作温度不高于60℃，最佳15–25℃，高温加速电荷异常与颗粒老化。

线性流速按设计区间稳定运行，防过快摩擦起电、过慢沉积堆积。

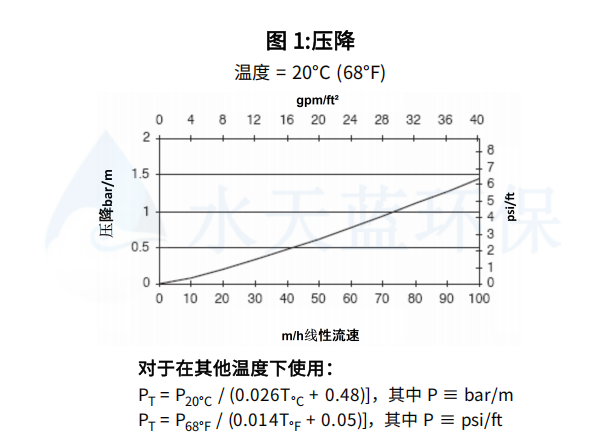

按公式核算不同温度压降，避免床层憋压压实。

③　避免异常工况

禁止瞬间启停、大流量冲击，防止树脂翻动摩擦起电。

严禁强氧化剂直接接触，防降解放热与结构破坏。

保持pH 0–14稳定，不骤升骤降，维持树脂表面电荷平衡。

3.维护保养：定期松动清洁，打散潜在团块

①　合理反洗与空气擦洗

定期小流量反洗，膨胀率控制在10%–15%，松动床层、排出破碎粒与悬浮物。

轻度抱团采用脉冲反洗+空气擦洗，气泡剪切力破坏粘连，不损伤树脂颗粒。

温水反洗（35–45℃）可降低粘度、削弱分子引力，辅助打散硅酸类团块。

②　预防性清洁

有机物污染时，用低浓度碱性清洗剂温和剥离，不破坏官能团与颗粒强度。

金属污染用专用螯合剂清洗，恢复颗粒表面状态与流动性。

③　失效及时更换

该树脂为一次性不可再生，接近饱和立即更换，避免深度失效电荷失衡引发严重抱团。

更换时彻底冲洗罐体，无残脂、无杂质，新脂装填前检查外观与流动性。

杜邦MR-3LC树脂本身抗抱团性能优异，抱团多为使用不当所致。守住“装填无气、进水洁净、流速稳定、温度合规、定期维护、及时更换”六大要点，可从源头杜绝粘连结块，稳定产出18 MΩ・cm超纯水，延长树脂有效寿命，降低光伏、电子等行业终端精处理运行成本与故障风险。如需了解防止杜邦MR-3LC树脂使用中抱团的方法相关资讯，欢迎随时咨询水天蓝，我们将竭诚为您提供专业、高效的采购服务。

天蓝水清，是我们共同的追求。水天蓝用技术与服务，为生态环境持续改善添砖加瓦。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
